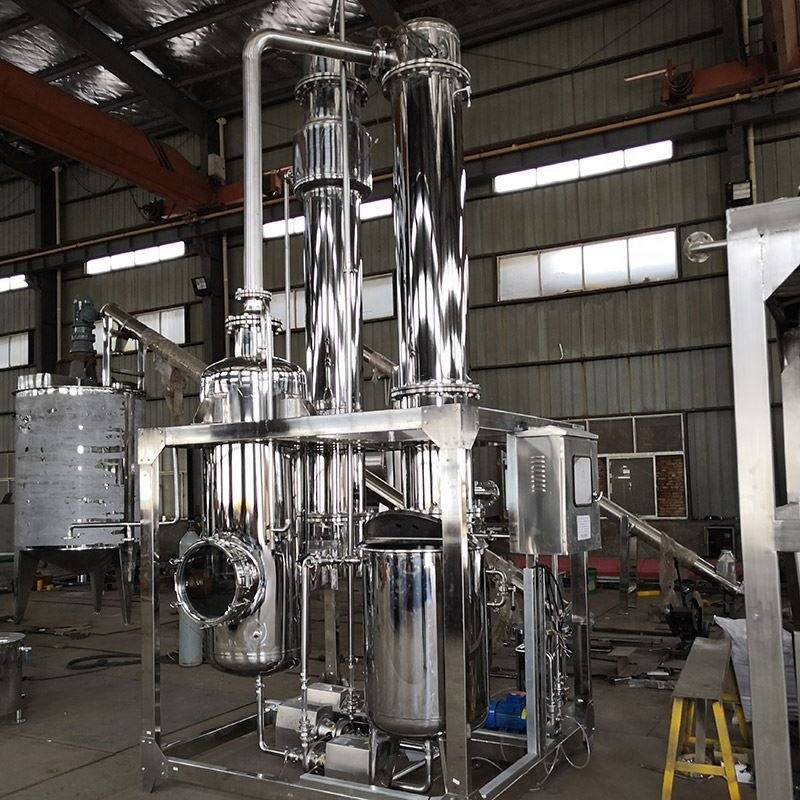

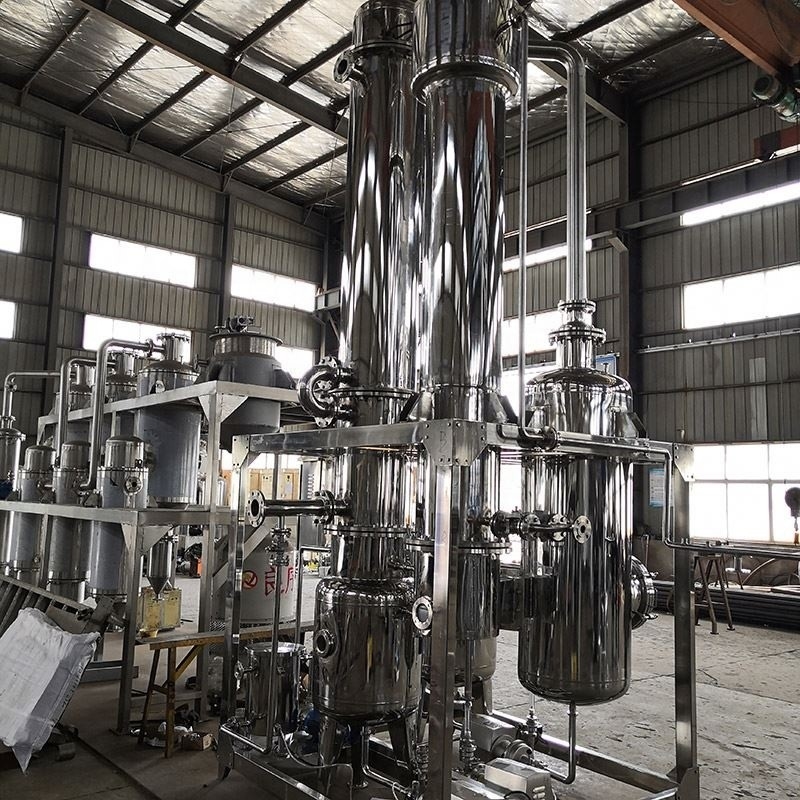

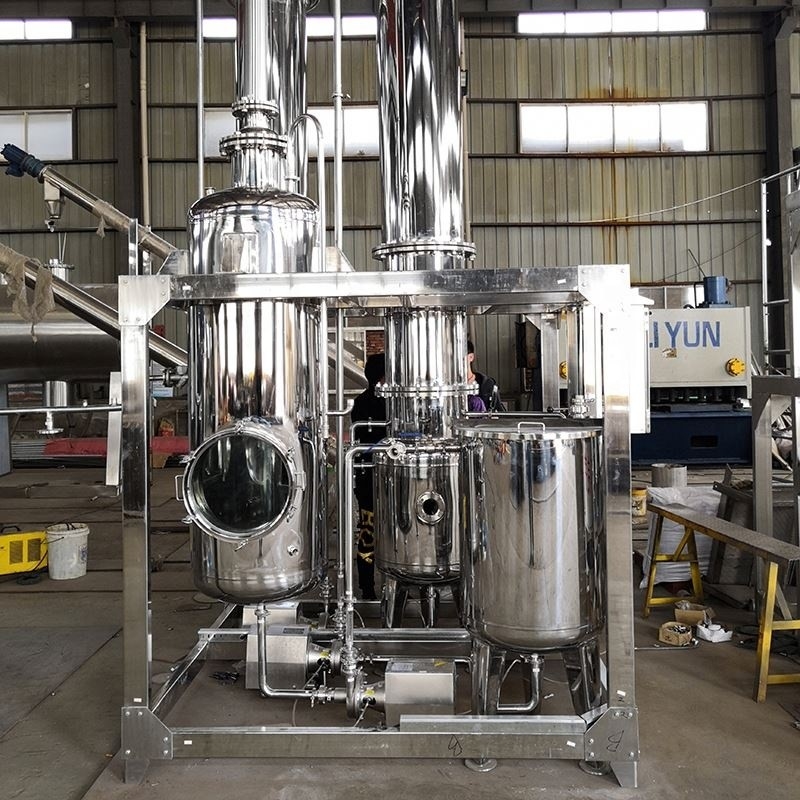

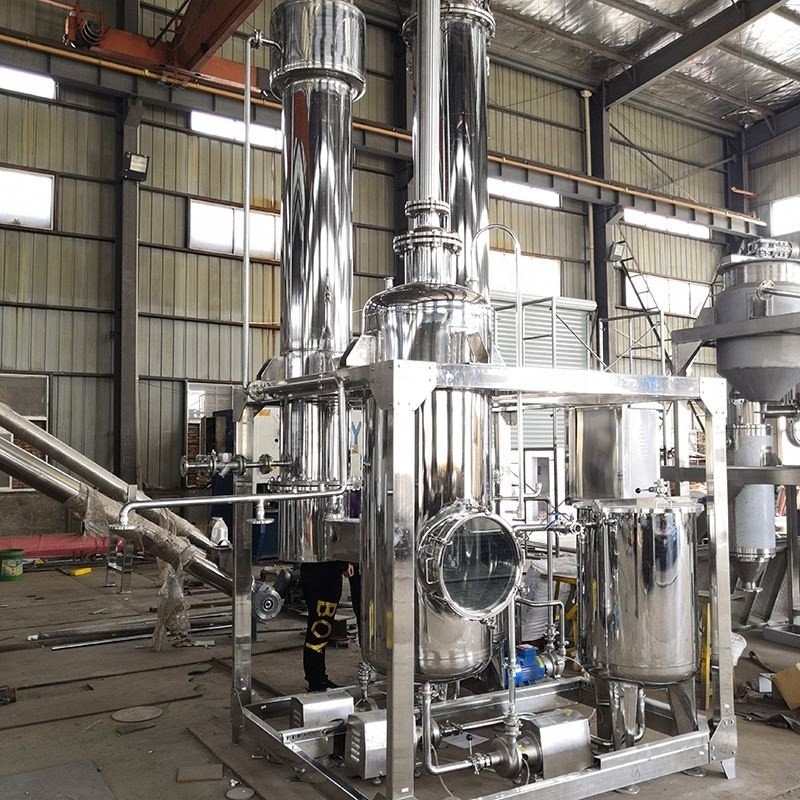

Evaporador de filme de queda do álcool etílico do CE 5.6kw 200l

No processo de trabalho de um evaporador de filme de queda, os materiais são distribuídos uniformemente em cada tubulação do filme de queda através do distribuidor, e em fluxo abaixo da parede da tubulação no estado de um filme líquido. Sob a ação da gravidade e do fluxo secundário do vapor, os materiais obtêm evaporados ao fluir para baixo. Na parte inferior do tubo do filme de queda, os materiais e o vapor secundário são separados basicamente, e alcançam a câmara da separação para conseguir a separação completa. A função do evaporador de filme de queda do único-efeito é separar o álcool etílico do material e condensá-lo e recuperar com o vácuo e a evaporação reduzidos da pressão. O evaporador de filme de queda do único-efeito usado para a produção da solução do álcool etílico é diferente do evaporador de filme de queda geral do único-efeito usado para a produção da solução aquosa. O álcool etílico tem um baixo ponto de ebulição e é temporário. O álcool etílico pode ser evaporado facilmente sob o vácuo e a pressão reduzida, assim que tem uma área de evaporação pequena. É difícil condensar e recuperar o vapor do álcool etílico, assim que a área da inversão térmica do condensador é relativamente grande. A fim obter um bom efeito refrigerando, dois ou mais fases são usadas frequentemente para a recuperação refrigerando, que é igualmente diferente da evaporação geral da solução aquosa.

S01--Evaporation e câmara da separação
Calefator de E01--Tube                        Condensador de E02--Tube

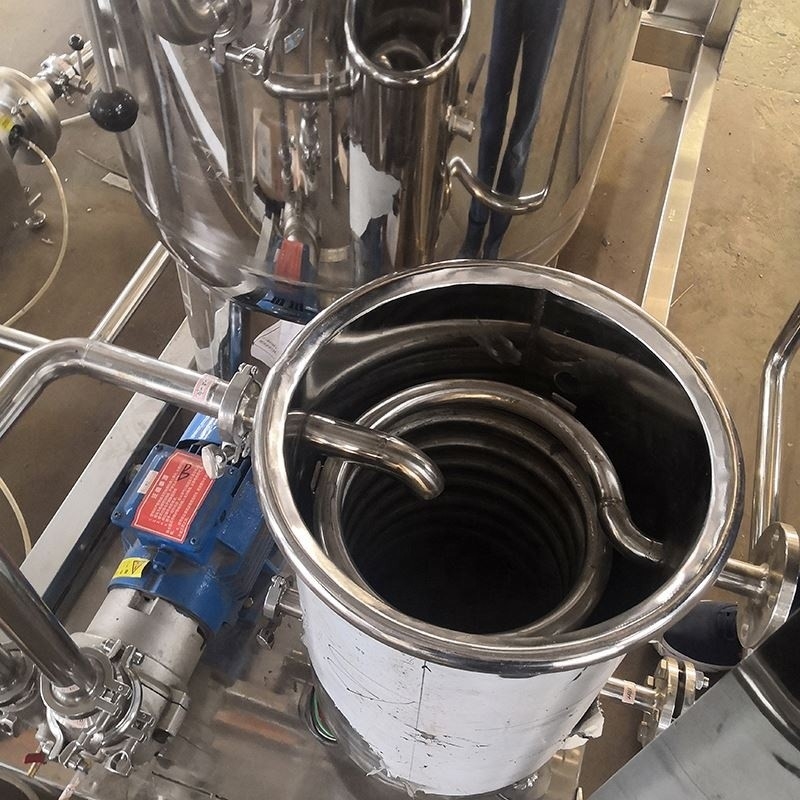

      Condensador de E03--Coil                   Refrigerador da bomba de E04--Vacuum
Tanque de V01--Middle                         Tanque da coleção de V02--Ethanol
                Bomba de P01--Feeding                    Bomba da descarga de P02--Concentrate
Bomba de P03--Discharge do álcool etílico       Bomba de vácuo do anel de P04--Water

Processo de trabalho de evaporador de filme de queda
Alimentar (V01) - evaporação (E01) - separação (S01) - condensação (E02) - refrigerando (E03) - tanque de armazenamento (V02)

Características do evaporador de filme de queda
1. Baixa temperatura de aquecimento
2. Velocidade alta da evaporação
3. Tempo de residência líquido curto
4. Continuamente alimentando e descarregando-se
5. Apropriado para o calor - materiais sensíveis
6. Economia de energia


O evaporador de filme de queda do único-efeito é amplamente utilizado no alimento, na leiteria, na engenharia química, farmacêutica, biológica, na engenharia da proteção ambiental e no milho que processam profundamente, como para soluções aquosas, soluções solventes orgânicas, sucos de frutas e legumes, leite, ovos, vitamina C, colagênio, de imersão do chá líquido, glutamato de sódio e a outra concentração evaporativa. É especialmente apropriado para a concentração evaporativa de materiais calor-sensíveis, e os elementos benéficos do material podem ser protegidos na maior medida do possível durante o processo do aquecimento e da evaporação.
